プリントシートの材質はオレフィン化粧板、強化紙化粧板の2 種類ございます。
＜オレフィン化粧板＞
対象カラー：TB・DG・FG・IH・SH／XB・XG・XW（鏡面調）
基材である繊維板（MDF）にポリプロピレンやポリエチレンなどからできた非塩ビ（樹脂：オレフィンシート）を貼り合わせ、
表面をコーティングした化粧板です。
＜強化紙化粧板＞
対象カラー：UW・EW・MO・UO・UH
基材である繊維板（MDF）に強化紙シートと木目や柄を印刷した紙を貼り合わせ、表面をコーティングした化粧板です。

【ステルス枠】
縦枠:パーティクルボード
上枠:パーティクルボードまたは合板
見切り材:(硬質部) ABS樹脂 (軟質部) エラストマ
【インセット枠】

縦枠下地:パーティクルボードまたは合板+MDF
化粧枠:MDF
上枠:パーティクルボードまたは合板

※枠の写真は、P.371 をご参照ください。

クロスの厚0.5mm想定、塗壁仕様は塗り厚3mmを想定としている為、扉幅が異なります。
また、枠自体は巾木欠き込みの深さ、ラッチ受けやヒンジの彫り込み深さ等、枠への金物取り付け時の彫り込み深さが異なります。

塗り壁仕様の設定はございません。
但しインセット枠が見切りの役割を果たしますので、壁を仕上げる前にインセット枠の調整を済まし､ 壁の仕上げ後はインセット枠の調整が出来ない事を考慮いただければ使用は可能です。

また、引き戸戸袋の薄壁仕上がり面から扉の面までのクリアランスを6㎜確保出来ない場合は、保証対象外となりますので､お気をつけください。

準耐火仕様の詳細については [ 納まり図面集【準耐火構造版】]をご覧ください。

納まり図面集2023[準耐火構造版]

扉が開閉する側の仕上げを優先してご選択ください。
下図の場合には塗り壁仕様を選択してください。

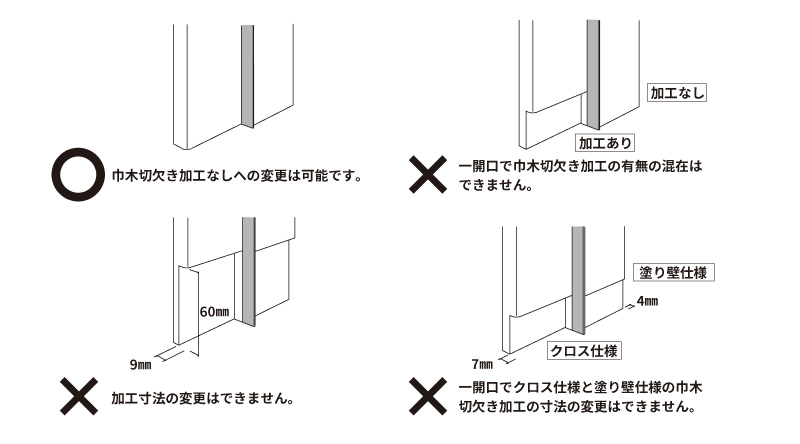

切り欠き加工寸法のご指定は出来ません。
切り欠き無しの対応は承っております。

※CE-1／CE-2／CE-3型はフレームを含んだ重量。
※ファブリックドア（B-1型）のアクリル板は最大DWで+0.8kg。
※H2,600タイプでのCD-1型：約50㎏、ZK-1型（アクリル有）：約33㎏。
※H2,500タイプでのG-9型：約28～37㎏。

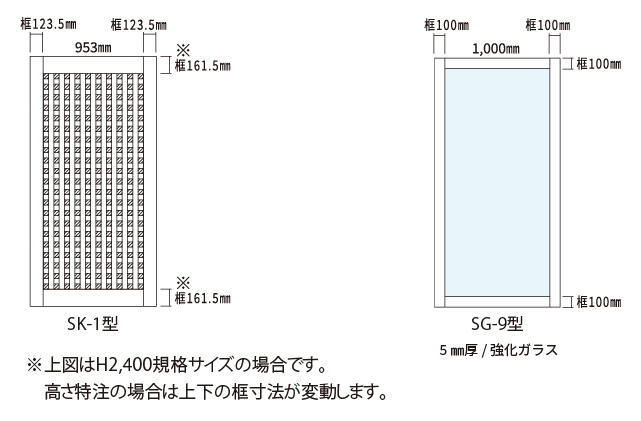

※SK-1型（アクリル有）：約41kg

引手➡扉に取付けされた状態で納品

ハンドル、錠➡現場で取付
※錠は現場でサムターン側を決めることが可能です。

鍵付の場合、施錠面は必ず B面になりますのでご注意ください。

上吊引き戸に関してはソフトクローズ機能が標準で設定されております。
※床付引き戸に関してはソフトクローズ設定がございません。
※3枚引違い戸（非連動）については、ソフトクローズ機能はオプションとなり、「お問い合わせ品」となりますため、カムイ（WEB見積り）の場合はカムイサポートセンターまでお問い合わせください。

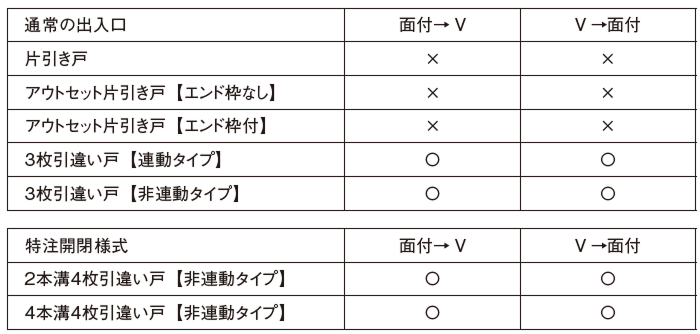

変更可否については下表をご参照ください。

＜変更可否＞
○：変更希望されるレールを追加購入して現場で取り付けしていただければ手配済の扉を設置することができます。
×：変更希望されるレールと扉の交換が必要です。

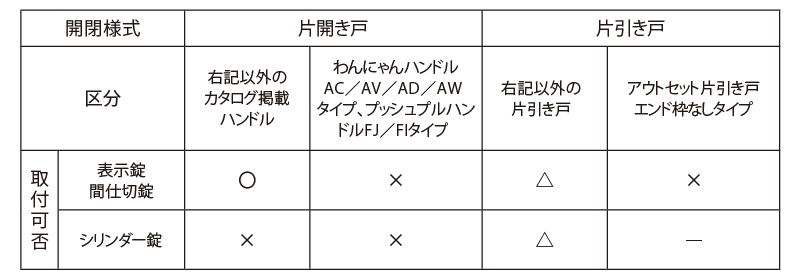

取付可否については下表をご参照ください。また、取付可能な鍵はカタログ掲載品に限りますので、別途ご注文ください。

＜取付可否＞
○：現場で扉に加工をしていただければ鍵の取り付けが可能です。
△：現場で扉・枠共に加工をしていただければ鍵の取り付けが可能です。
×：鍵無しの扉には芯材が入っておりませんので、扉ごと交換が必要です。
－：設定なしです。

【ハンドル】わんにゃんハンドル：AC/AV/AD/AW タイプ、プッシュプルハンドル： FJ/FI タイプは、同じタイプのハンドル以外への交換ができません。扉ごと交 換が必要です。上記以外のカタログ掲載ハンドルは交換が可能です。

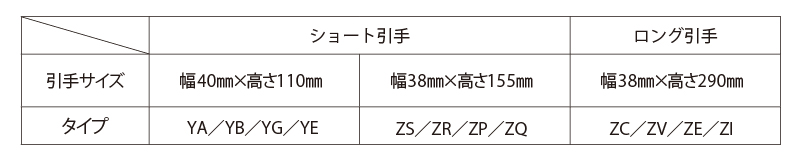

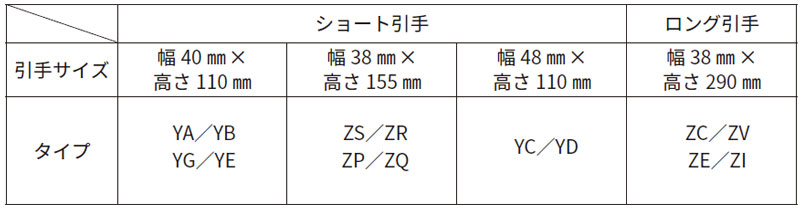

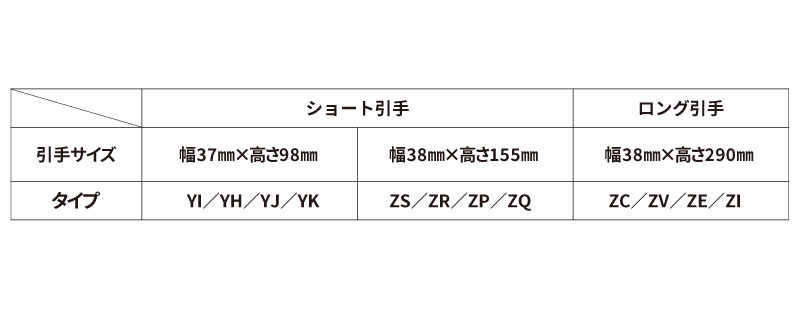

【引手】交換の可否については下表をご参照ください。

セレクト一覧

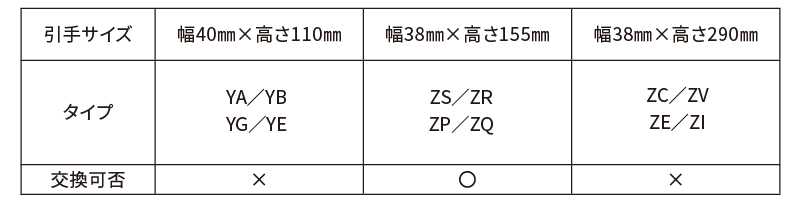

＜交換可否＞
○：引き手は釘またはビスで取り付けしておりますので、同じサイズの引き手であれば交換が可能です。
×：引き手は嵌め込みタイプのため取り外すことが出来ません。扉ごと交換が必要です。

※枠の写真は、P.351 をご参照ください。

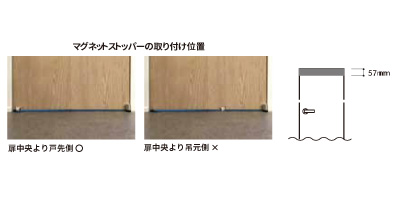

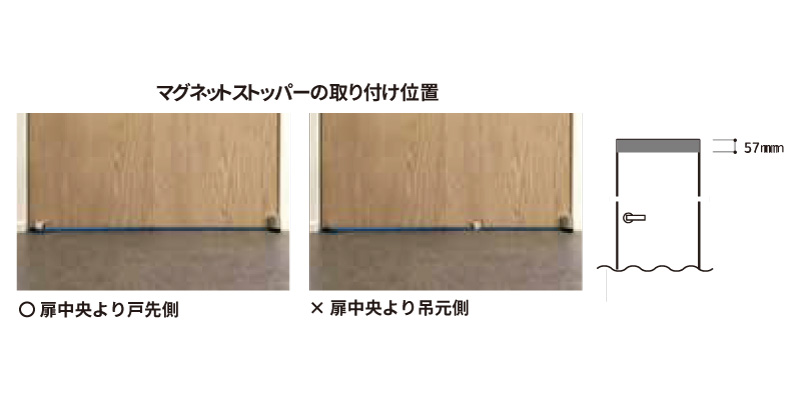

• ・ボタンロック付マグネットストッパー
  ロック機能のボタンが付いております。一度ボタンを押すとロックが掛かり、もう一度ボタンを押すとロックが解除されます。

  ・マグネットストッパー
  ロック機能は付いておりません。マグネットで止まっております。

•

固定枠と異なり、上枠がない納まりのため取り扱いをしておりません。

• サイズは右図をご参照ください。
  開き角度：最大 100 度

  サイズは下図をご参照ください。
  開き角度：最大 100 度

•



※取付角度は現場で80 ～ 100 の角度で設定してください。　希望する角度まで扉を開きレバーストッパーを全伸状態にして取付けます。
天井・扉の取付位置については「納まり図面集」のレバーストッパーのページをご確認ください。

万が一ガラスが割れてしまった場合、ガラスは接着材で固定しているためガラスのみを交換することができません。
ただし、スルーガラス戸は厚み8mmものガラスを使用しておりますのでご安心してお使いいただけます。

品質のデザイン

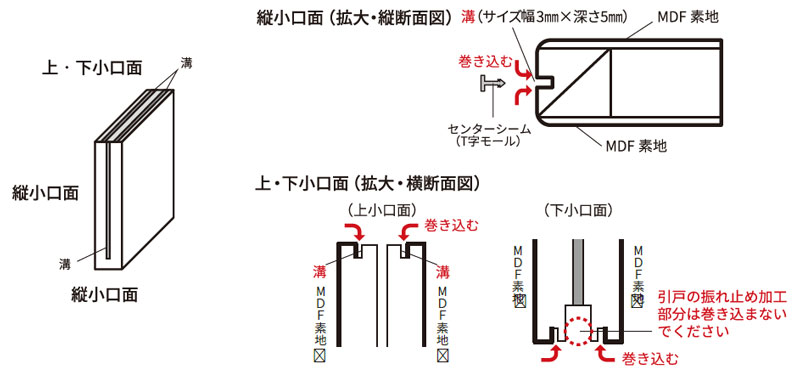

【KF-1 型（出入口扉）】
両側MDF素地仕上げになっています。縦小口面、及び上下小口面に溝があるので、溝(サイズ幅3mm×深さ5mm)の中までクロス又は襖紙を巻き込んで貼って下さい。縦小口面は巻き込んだ後、同梱のT字モールで見切り、接着剤で取り付けてください。

※F/S シリーズの引手部分は加工済状態で納品いたします。引手金物の取付けはしておりませんので、現場にてご対応をお願いいたします。

【KF-7 型（出入口扉）】
片側はMDF素地仕上げになっています。表面の角に溝があるので溝の中までクロス又は襖紙を巻き込んで貼って下さい。

【MK-4 型（クローゼット扉）】
片側はMDF素地仕上げになっています。 裏面の四周に溝があるので、溝の中までクロス又は襖紙を巻き込んで貼ってください。

引き戸(KF-1型/KF-7型共通) の扉本体は、引手穴加工済みの状態にて納品となります。
引手金物は、クロスまた襖紙を貼り付けた後取付をお願いいたします。

寸法特注やその他特注対応については、「寸法特注対応範囲」、「寸法以外の特注対応一覧」のページをご参照ください。Ｈ寸に関しては業界初サイズオーダー定額制を採用しており、どんなサイズでも特注金額が発生しません。また、壁厚オーダーに関しましても、特注金額をいただかず最大300㎜まで対応しております。

詳しくは、カタログの「寸法特注対応範囲」、「寸法以外の特注対応一覧」ページをご参照ください。

カタログ

扉上部にソフトモーションの金物を取り付けるのに加工が必要となり、G-2型、G-7型、G-8型、S-1型のドアは取り付け加工が出来ません。
他のデザインにてご検討をお願い致します。

特注にて戸先側の 2箇所（下図参照）に取り付けることが可能です。但し、3枚引違い戸の場合は連動式に取り付けることは可能ですが、非連動式には取り付けの対応はしておりません。詳しくはカタログP.449:金物3をご参照ください。

特注にて対応可能です。戸先側（下図）の扉に鍵を取り付ける対応となります。

連動式の2枚（3枚）引込み戸、4枚引込み戸（特注対応）で有効開口寸法を変更せずに開口寸法を現場でカット調整すると、扉が開き切らずに段差状に引き残しが発生します。必ずＷ寸法を守って現場制作ください。

「寸法以外の特注対応一覧」のページをご参照ください。

カタログP.437:金物1(ページ下部)

カタログP.440:金物4(ページ上部)

※連続開き戸、MM-6 型は納まり図面集各種寸法をご確認ください。

デザインや特性は セレクト一覧 をご覧ください。

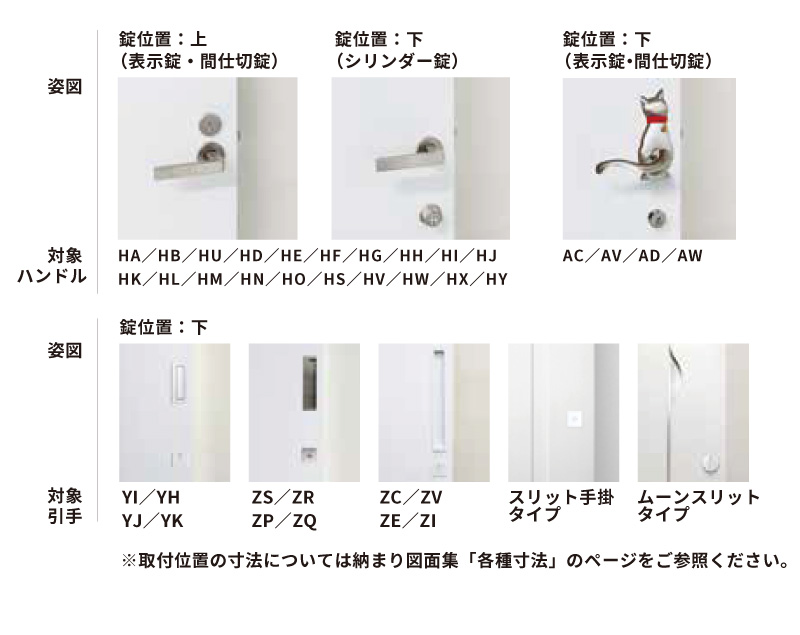

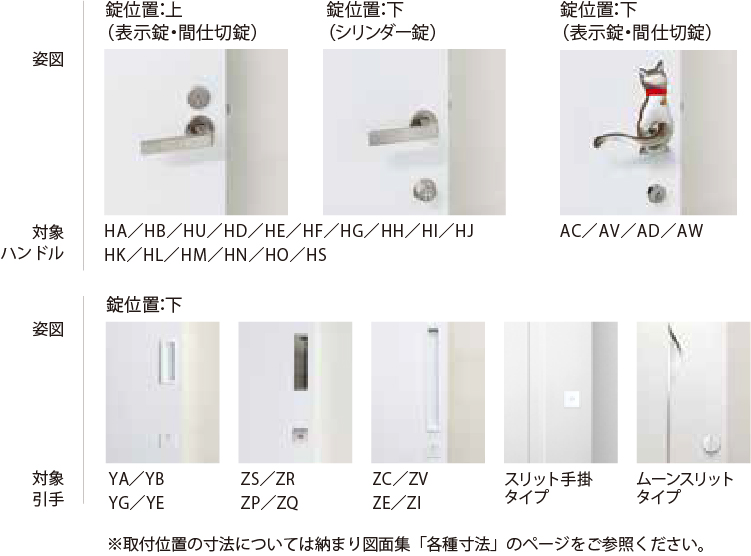

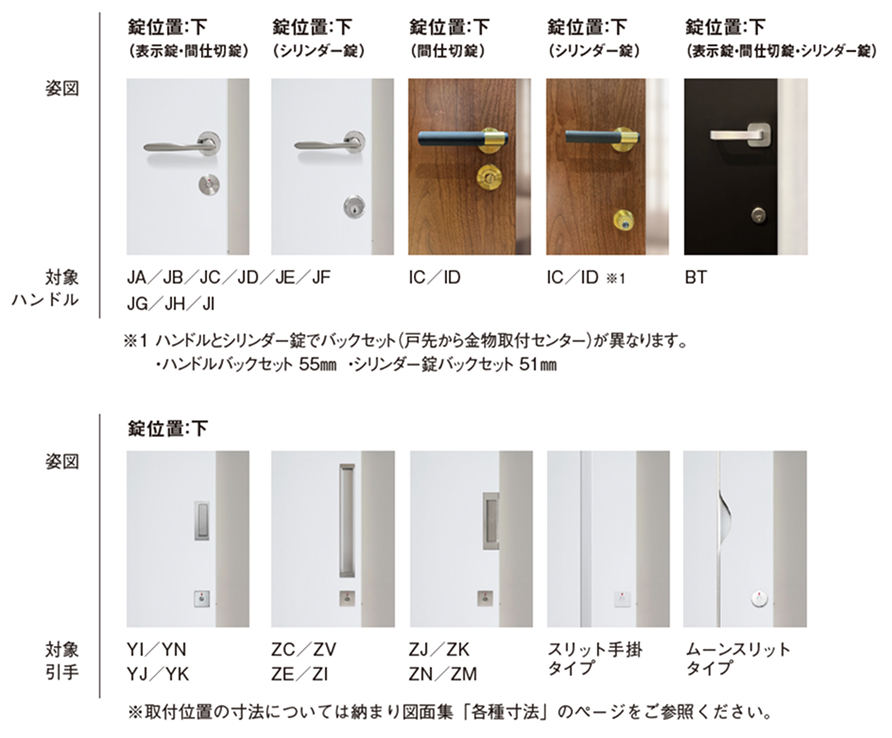

フロアー仕上がり面から金物の取付中心位置はH1050㎜で共通しております。

※プッシュプルハンドルFI・FJ は、H1000㎜になります。
※但し、高さ特注の建具H①FL～仕上がり1550（クローゼットH①FL～仕上がり1850）以下については、ご指定のない場合、当社にて適宜変更対応しております。

※取付位置の寸法については納まり図面集各種寸法のページをご参照ください。

上吊タイプのため、天井や梁などに荷重がかかります。扉一枚あたりの最大荷重は 40㎏になりますので、扉枚数を乗じた総荷重に応じて建築工事側の構造計算を行い、十分な強度をもたせてください。

例：3枚引込み戸の場合
最大荷重 40㎏ / 枚 × 扉 3 枚 ＝ 総荷重 120㎏

※ fit シリーズについては、扉1 枚あたりの最大荷重は50kg になります。
※ VETRO シリーズについては、扉１枚あたりの最大荷重は60㎏になります。

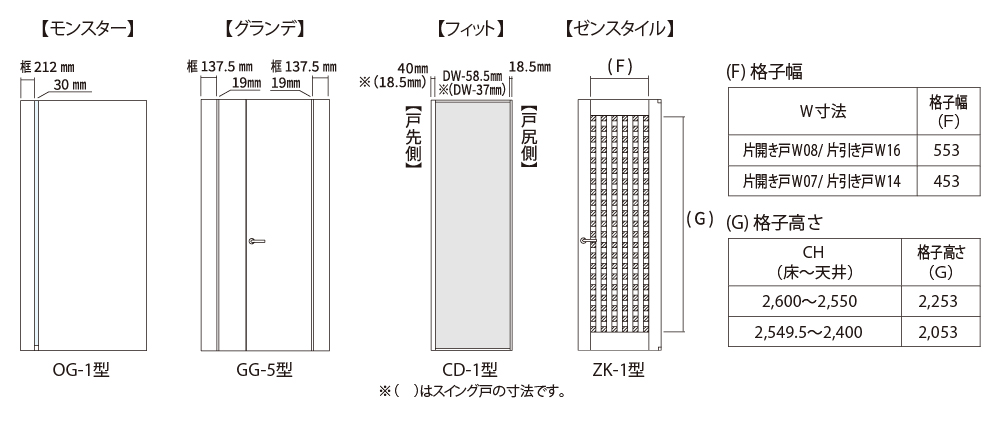

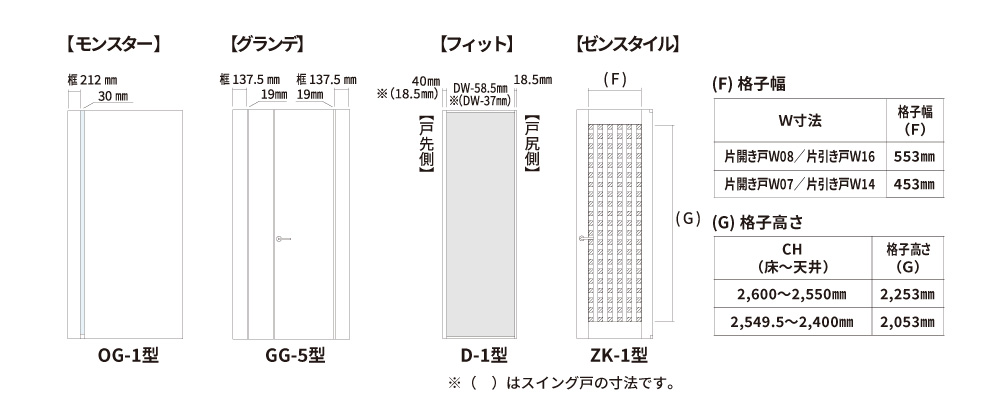

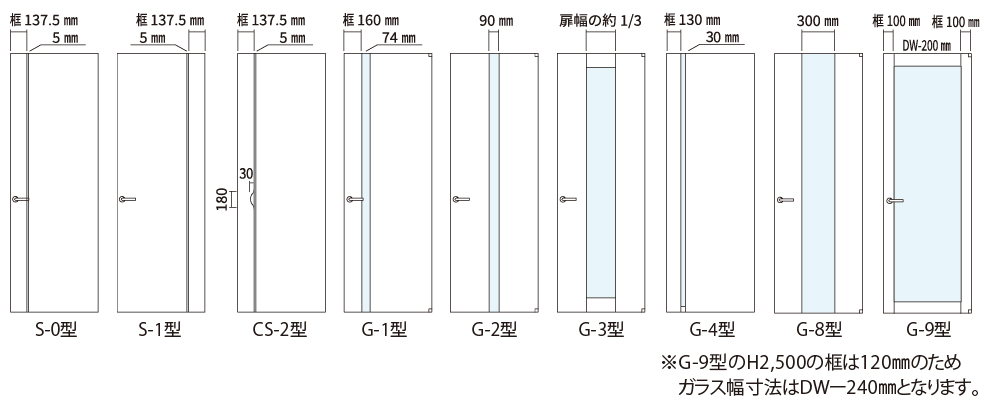

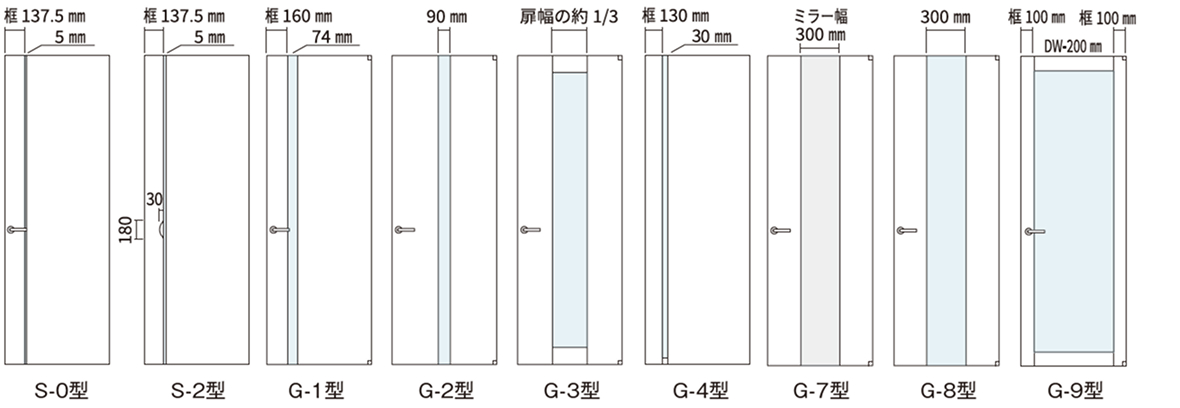

■ガラス幅寸法と位置（S-0、S-1、CS-2、G-1、G-2、G-3、G-4、G-8,G-9型）

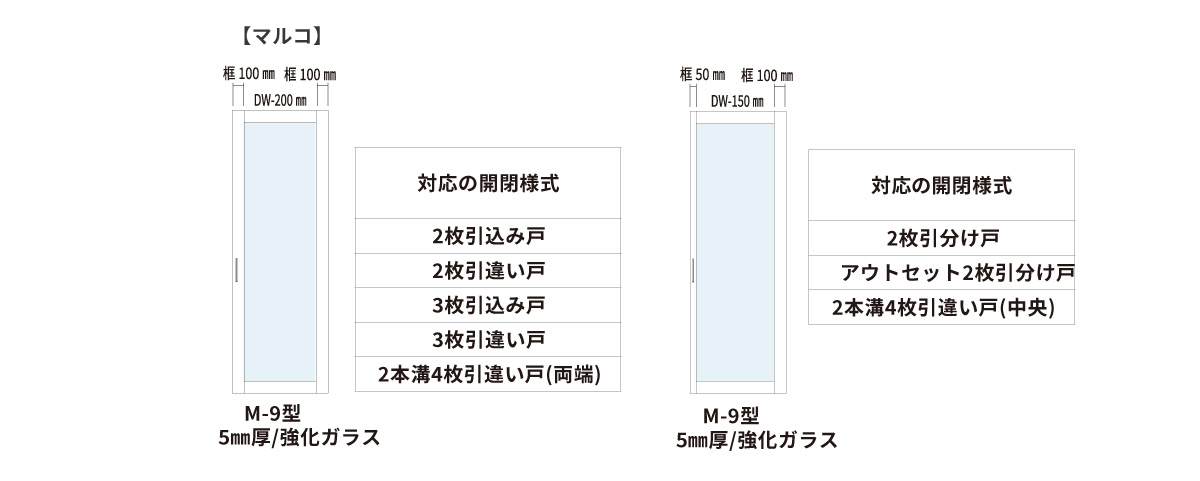

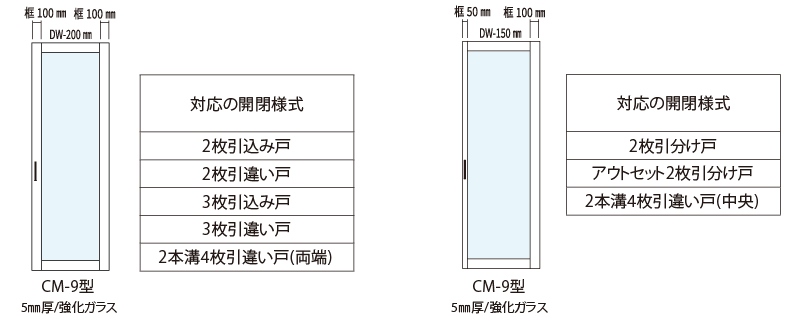

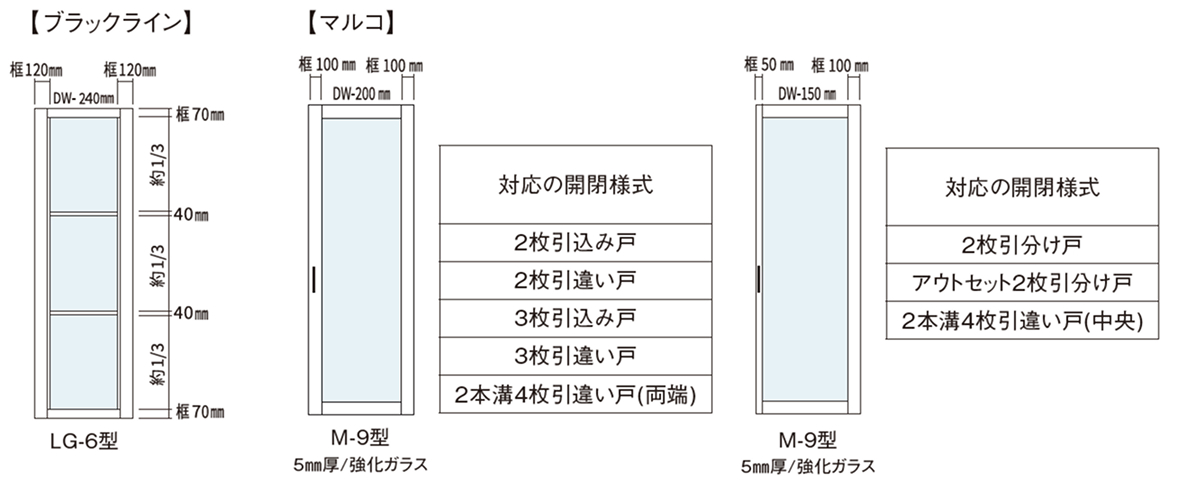

■ガラス巾寸法と位置
（マルコ）

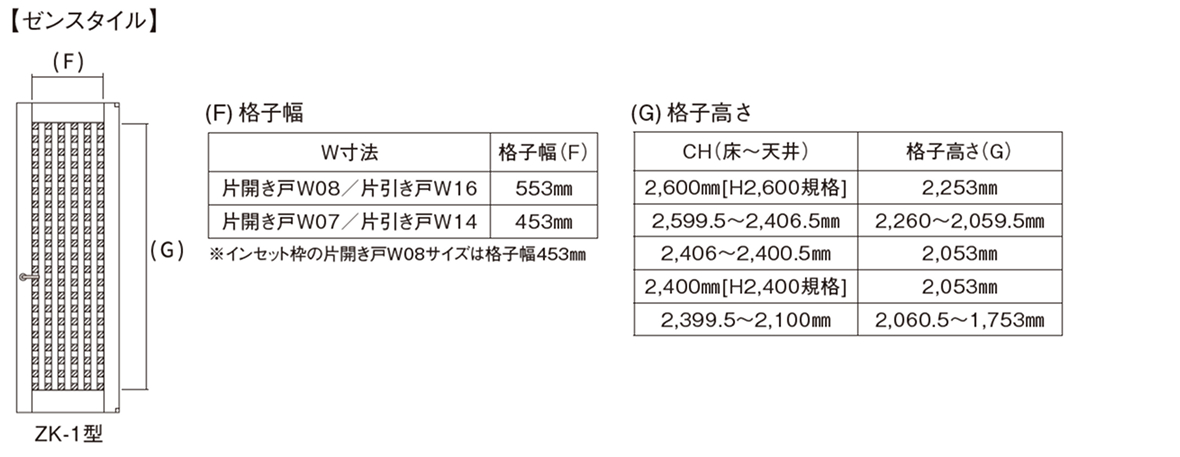

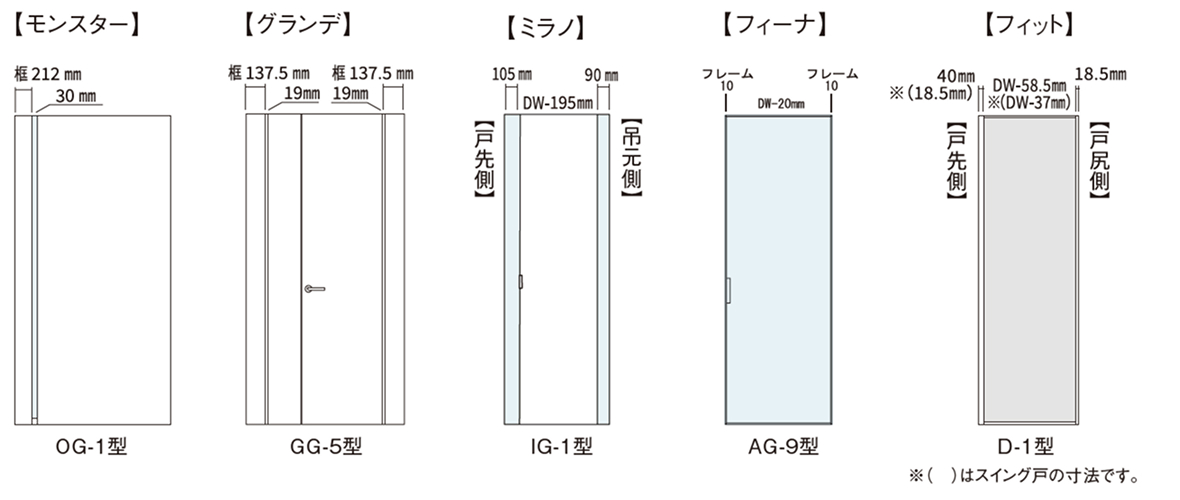

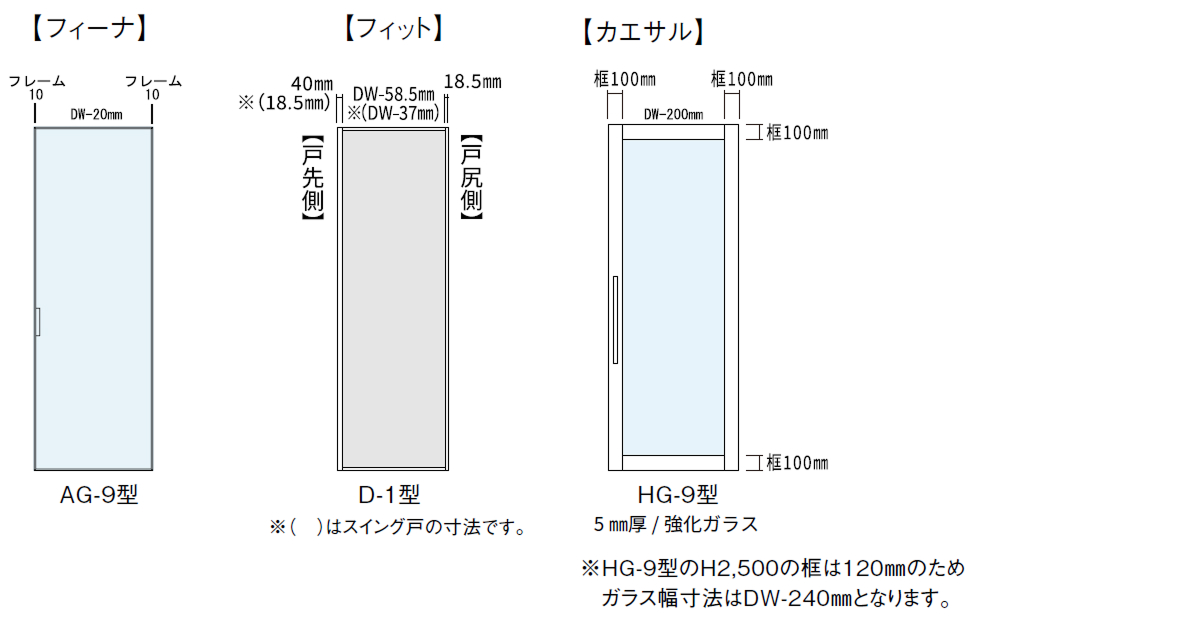

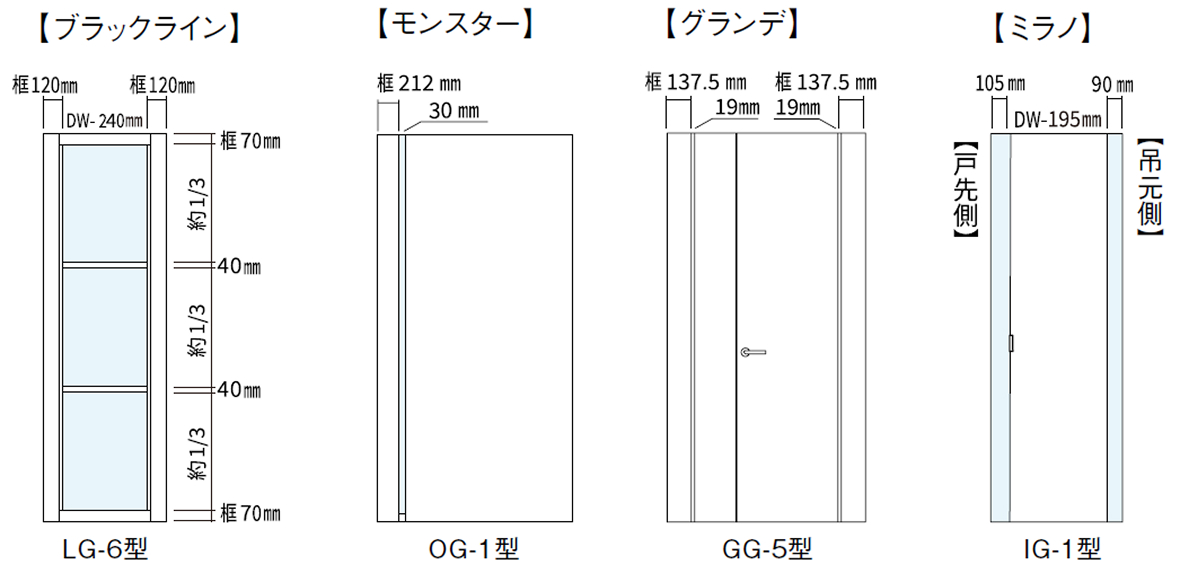

■ガラス幅寸法と位置
（モンスター、グランデ、フィット、ゼンスタイル）

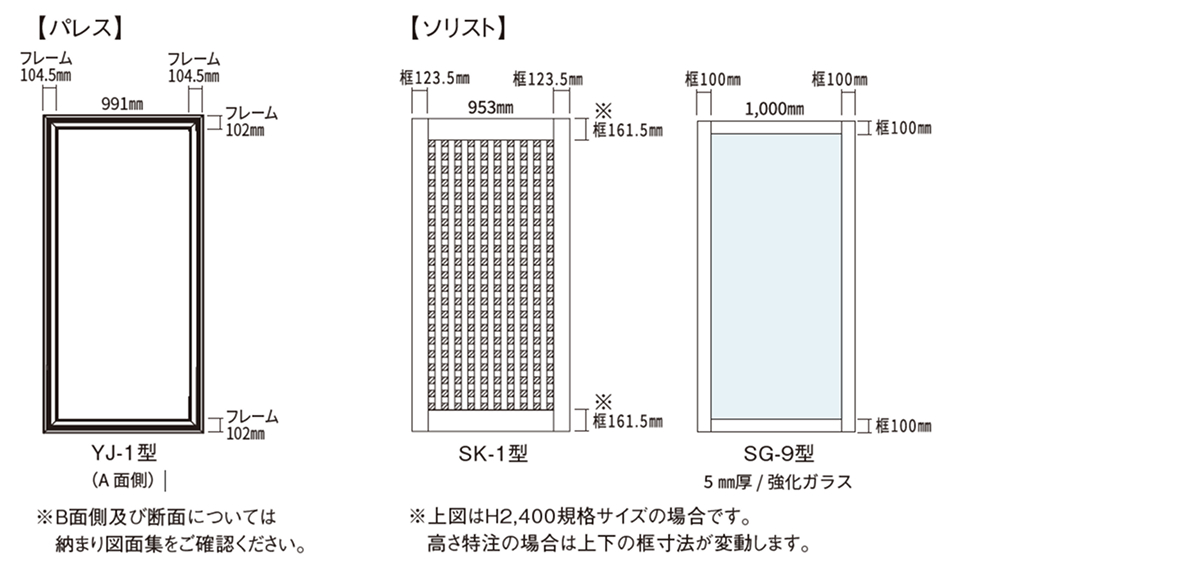

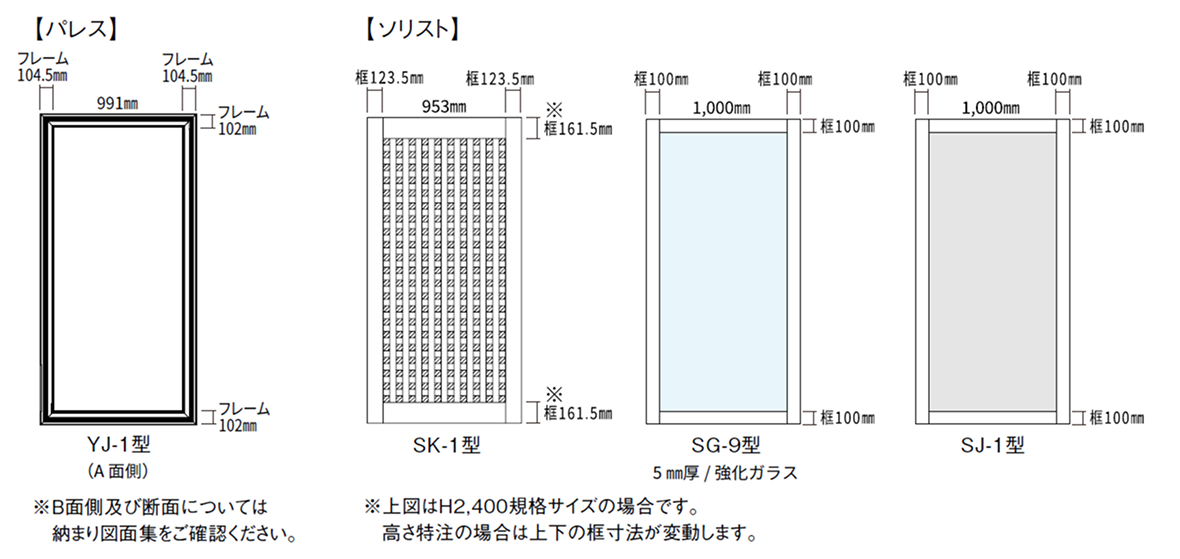

■ガラス巾寸法と位置
（ソリスト、ミラノ）

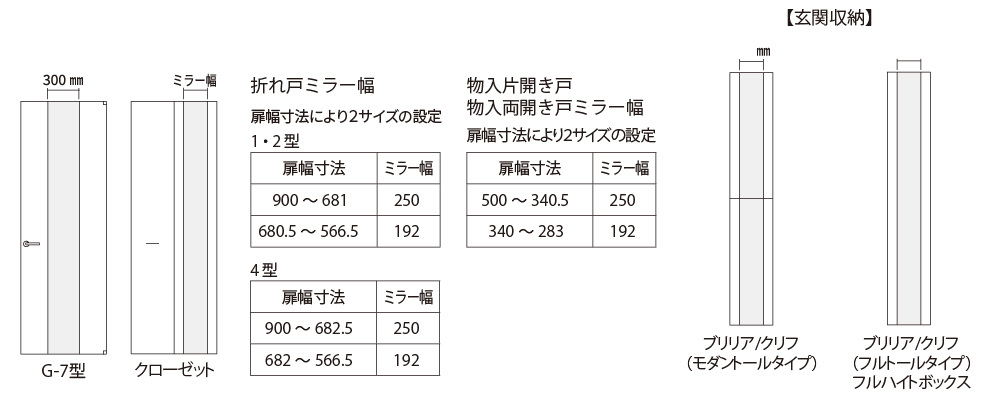

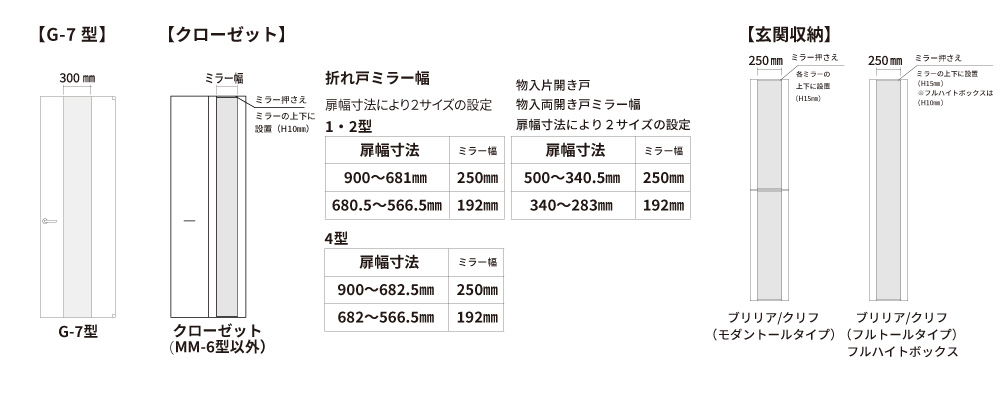

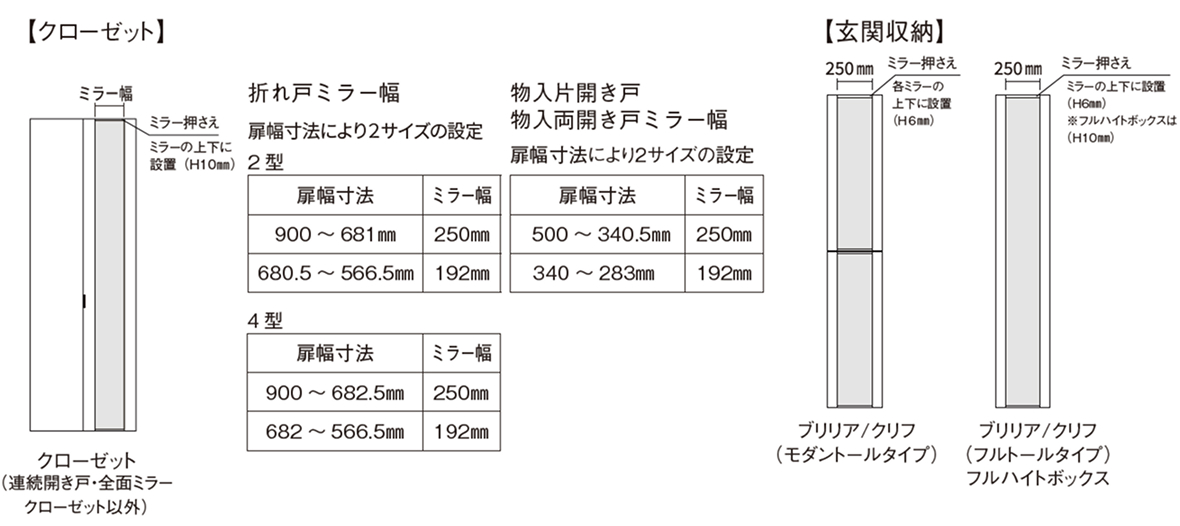

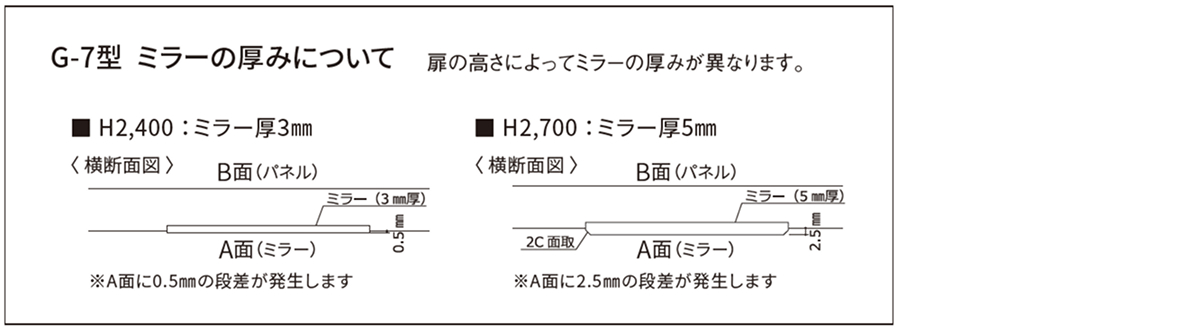

■ミラー幅寸法と位置（G-7型、クローゼット、玄関収納）

※上框・下框の寸法は納まり図面集各種寸法のページをご参照ください。

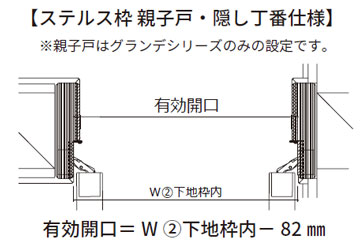

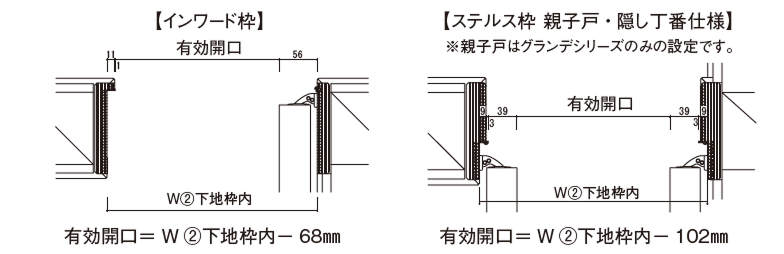

• 【ステルス枠】


• ※左図は片引き戸（上吊）の場合を示す。

  ※開閉様式により扉のかぶり寸法は、変わりますので、「納まり図面集」にてご確認ください。

  ※下表の片引き戸は「上吊」納まりに限ります。「オートマチックドア」「床付レール」納まりの場合は寸法が異なりますのでご注意ください。

• 【インセット枠】


• ※左図は片引き戸（上吊）の場合を示す。

  ※開閉様式により扉のかぶり寸法は、変わりますので、「納まり図面集」にてご確認ください。

  ※下表の片引き戸は「上吊」納まりに限ります。「床付レール」納まりの場合は寸法が異なりますのでご注意ください。

• 巾木は下地枠の下端に納めます。
  扉が当たる箇所は下地枠と巾木が面になります。

•

下地枠を設置しないと、壁と扉の間に 巾木の厚み+クリアバンボンの厚み分隙間ができるため推奨致しません。

※準耐火仕様の場合は納まりが異なりますので、納まり図面集[準耐火構造版] をご確認ください。

浮かせたい寸法を引いた寸法でFL ～仕上がりを指定してください。
折れ戸：別途単品金物「土間用クローゼット金物」P.361をご購入ください。両開き戸：枠伸ばしは対応不可となります。

カタログ

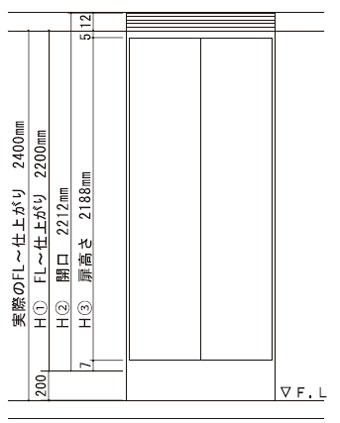

例：（下図参照）
物入両開き戸 /H2400/ 天井高納まりで200㎜浮かせたい場合
H①FL～仕上がりを2200㎜で指定してください。
枠はH①と同じ2200㎜、扉はクリアランスを引いた2188㎜となります。
※折れ戸はクリアランスが変わりますのでご注意ください。

初めて購入を希望される場合、まずKAMIYA 公式WEBサイト・メインメニュー▶『法人のお客さま』▶『お見積依頼』よりお客様情報をご登録のうえ、お申込みください。当社にて見積りをする場合は15～18営業日ほど頂いておりますが、カムイをご利用いただきますと見積り作成や発注がスムーズに行えます。

お見積り作成

カムイについて

全国どちらでも配送致しますが、配送地域によっては納期が変わる場合がございますのででカスタマーオペレーション課窓口までお問い合わせください。

お問い合わせ

商品のほとんどが受注生産品です。下地枠、インセット枠、扉、造作材など商品により様々な納期がございます。

※原則納期短縮は、対応致しかねます。予めご了承ください。

詳しくはこちら

新規ご注文物件に関しては、扉と枠セット運用となっておりますので、単品のみの発注はお受けできません。
但し、追加ご注文は対応いたします。

納品区分については、下表をご参照ください。

※但し、ポケット戸に関しては、インセット枠仕様でも下地枠納品時にレール・吊車が納品されます。

高さ特注、幅寸法特注（DW900㎜以下）の場合は、一部商品を除き通常リードタイムと同じです。但し幅寸法の特注（DW901㎜以上）と特注ハンドル採用の場合は、通常のリードタイムよりお時間をいただく場合がございます。ヴェトロ、オートマチックドア、複数枚連動引き戸のW 特注の際はそれぞれ枠や扉の納期が通常リードタイムより納期がかかります。

※特注ハンドルの場合も通常より納期がかかる場合がございます。

KAMIYA公式WEBサイトで配送状況をリアルタイムに確認することができます。

お荷物検索

KAMIYA公式WEBサイトに掲載しておりますので、ご活用ください。
⇒ WEB サイト・メインメニュー▶『法人のお客さま』▶『PRECIOUS CONTENTS ・納まり図、実寸平面図、姿図 (.jww/.dxf/.pdf)』

締まり図面のCADデータ

KAMIYA公式WEBサイトに掲載しておりますので、ご活用ください。
⇒ WEB サイト・メインメニュー▶『法人のお客さま』▶『PRECIOUS CONTENTS・施工手順書』

施工手順書

また施工手順動画ご用意しておりますので、併せてご活用ください。
⇒ WEB サイト・サブメニュー▶『動画ポータル』▶『施工手順動画』

施工手書動画

納まり図面のデータはございません。「納まり図面集」玄関収納のページをご覧ください。

納まり図面集

当社でプランボードを作成するサービスは行っておりませんが、下記の方法でご利用いただけます。
・WEB サイト・メインメニュー▶『法人のお客さま』▶「CONTENTS」▶プランボードより、全シリーズの A4 サイズのプランボードをダウンロードできますので、ぜひご利用ください。
・カムイをご利用の場合は、物件ごとのプランボードの印刷が可能です。

プランボード

カムイについて

毎週金曜日に、伊勢原工場内にてフルハイトドア®施工セミナーを行っておりますので是非ご利用ください。
・WEB サイト・トップメニュー▶『全国ショールーム』▶『テクニカルルーム』

テクニカルルーム

当社には「夢はこ」という2tトラックの荷台にフルハイトドア®を取り付けたお部屋を載せた移動型ショールームがございます。訪問予定スケジュール・開催地の情報は、公式WEBサイトに随時告知しておりますのでお客様のエリアに訪問の際には、ぜひ足をお運びください。

※2020年から、お客様に安心してご利用いただけるよう、密閉・密集・密接の3密を避ける対策をとり、「夢はこ」を運用しております。

『夢はこ』

一般的に背の高いドアを総称してハイドアと呼ばれることが多いですが、「フルハイトドア®」は、天井まである高さとKAMIYA独自のデザインが特徴的な室内ドアで、神谷コーポレーション（株）の登録商標です。

ひとつのお家の中には、様々な高さのドアがありますが、その際には「寸法特注」となり特注費用が発生するのが一般的です。
当社の「寸法特注対応範囲」は、高さの特注寸法に関して、H2700mm/H2400mmの各標準設計寸法内のサイズ変更は全て定額とし、特注費用が発生しない大変便利なシステムです。

詳しくは、カタログP.426をご覧ください。

当社製品をご購入いただいたフルハイトドア® オーナー様限定の会員プログラムです。
入会金や年会費は無料で、登録は QR コードや WEB サイトなどで簡単にできます。
登録後は永久保証サービス「ドアップ」など様々な特典を受けることが可能です。

プラチナメンバーについて

プラチナメンバーのお客様を対象とした、貯めて使える大変お得なポイントサービスです。
プラチナメンバー登録やKAMIYA 公式インスタグラムのフォロー、オンラインイベント参加、お友達紹介などでポイントが付与されます。

ポイント制のご案内

お客様への感謝の気持ちを込めてKAMIYA が年に数回、横浜ショールームから配信しているオンラインイベントです。当日は、新商品の発表や毎回趣向を凝らした様々な企画をご用意しており、ご家族一緒にお楽しみいただけます。

夜会開催情報

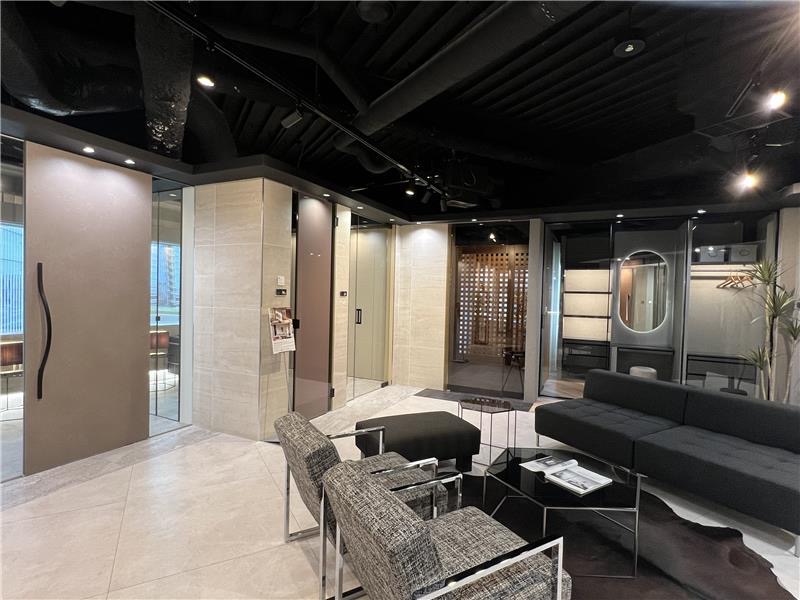

■横浜・名古屋・大阪ショールーム／［無人］札幌ショールーム
駐車場のご用意はしておりませんのでお近くのコインパーキング等をご利用ください。
※駐車料金はお客様のご負担となりますので予めご了承ください。

■ 伊勢原・広島・香川・金沢ショールーム／［無人］新潟・久留米・仙台ショールーム
駐車場のご用意がございます。ぜひご利用ください。
伊勢原ファクトリーショールーム（8台）、広島ショールーム（7台）、香川ショールーム（10台）、金沢ショールーム（10台程度）、新潟無人ショールーム・久留米無人ショールーム・仙台無人ショールーム（各2台）。

全国ショールーム一覧

お客様の完全なプライベート空間をご提供できる、より安全で快適なショールームです。
細部にまで徹底的にこだわり抜いたことで密を避け、ゆっくりと商品を見ていただけます。

全ての商品にスマートフォンで視聴できる案内動画を設置することで現地に説明員を置かず、完全予約制で２時間の貸切りとするシステムで運営しております。
お客様からご質問がある際は、本店スタッフによる「音声ホットライン」にてその場でご対応いたします。
現在は新潟・久留米・仙台・札幌にオープンしております。（2023年8月現在）

無人ショールーム一覧
